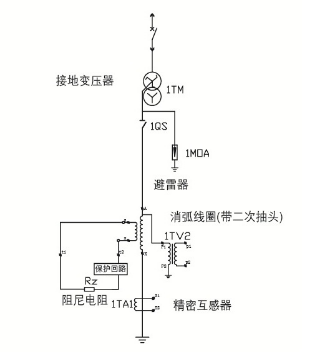

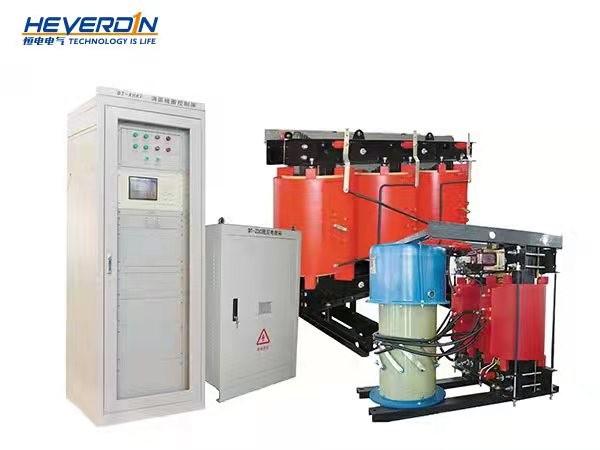

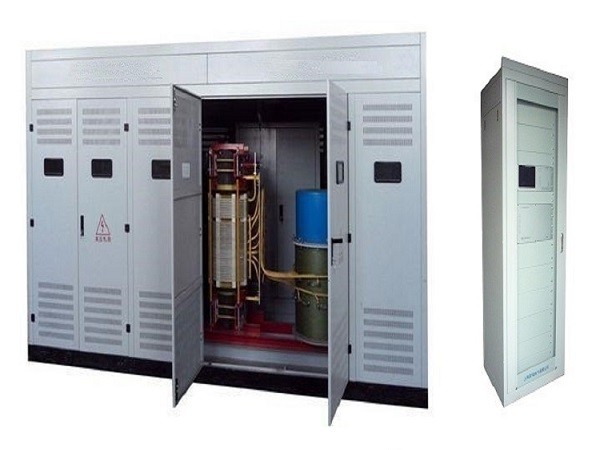

一、原理介紹：

在消弧線圈自動調諧過程中，線圈一二次繞組的變比隨著線圈匝數的變化而變化，這導致二次阻尼電阻等效到一次側的阻值同比變化，從而保證消弧線圈阻尼率保持不變。

二、產品優勢：

   1、更大的電容電流補償范圍

上一代調匝式消弧線圈主要缺陷是：阻尼率不恒定以及支持檔位少，導致成套裝置電容電流補償范圍僅可做到2.5倍（譬如可以做到從50A補到100A，而做不到從10A補到100A），不適用于電容電流變化大的場合。

BXH—II由于采用了恒阻尼率的系統方案和支持高達30檔的有載開關，解決了上一代產品補償范圍小的缺點。保證了調匝消弧成套裝置能適用于電容電流變化大的場合，特別適用于供電公司電力系統及大型廠礦企業內部電網。

   2、更高的阻尼效果

對電網電容電流自動調諧過程中，阻尼隨線圈匝數正比改變，阻尼率恒定不變、保證在任何檔位，始終處于最佳阻尼效果。避免上一代產品阻尼效果不穩定的缺陷。

   3、更優的串聯諧振處理機制

裝置可實時辨識串聯諧振，并可通過強行投入阻尼電阻使系統退出串聯諧振。

   4、更優的電容電流測量及跟蹤方法：

電流的測量精度在2%以內，并且整個測量和跟蹤算法采用同一信號兩次測量的比值作為基本參數，完全避免由于測量通道誤差和變化帶來的測量結果和跟蹤的不穩定。

   5、更高的可靠性

退出機制采用三重保護：設定電流閥值、電壓閥值，由控制器提供保護命令，并設置進口熔斷器，保護周全。確保電網運行的安全性及可靠性。

這套裝置采用PC104+DSP雙CPU結構作為核心控制器，采用強弱電隔離、隔離電源、軟硬件看門狗、硬件連續自檢技術、光電隔離、無觸點設計，保證系統的高可靠性。

   6、大容量

采取模塊化設計：監控單元和控制單元分開，控制單元的各功能模塊均設計成獨立插件，根據用戶的需求進行配置。

最多可實現一臺監控主機控制四臺控制單元，一臺控制單元控制一套消弧線圈。即最多實現監控補償一個站內的四個母段，并滿足并運功能。

   7、靈活的通訊方式

控制器操有RS-232、RS-422、RS-485串行接口及通訊組件，可作為一個子站接入各種綜合自動化系統，具有遙測、遙信、遙控功能，并可以支持IEC61850智能站通訊。

   8、特有的錄波功能

對單相接地發生時中性點電壓和中性點電流進行錄波，并支持歷史數據查詢和分析，包括錄波波形的顯示、錄波數據的輸出。

三、技術參數及性能：

1、適用電壓等級6、10、20、35、66kV；

2、消弧線圈調節深度10（補償電流上、下限之比）；

3、補償電流分級可調，最大級數30；

4、中性點電流分辨率小于50mA；

5、補償電流諧波含量小于1%；

6、電容電流檢測精度小于2%；

7、錄波采樣率10kHz；

8、對電容電流小于100A的電網，接地殘流無功分量小于2A，對電容電流小于

  200A的電網，接地殘流無功分量小于4A；

9、對接地時間大于2s的穩定接地現象，接地選線裝置選線準確率100%；

10、選線路數單臺最大48路；

11、最大可以控制6臺消弧線圈并聯運行；

12、工作電源：

   AC220V±10%  50Hz或DC220V±10%、DC110V±10%；

13、電源容量： 118W；

14、機箱外形尺寸：

n 監控單元機箱：19”×4U×163mm（寬×高×深）；

n 控制單元機箱：19”×4U×178mm（寬×高×深）。

15、裝置使用條件：

n 環境溫度：-40℃～+55℃；

n 濕    度：≤90%；且無導電塵埃存在；

n 大氣壓力：80～110Kpa；

n 海拔高度不超過2500米，若超過2500米，可對設備進行特殊工藝處理以滿足現場要求；

n 安裝場所：室內不含腐蝕金屬及絕緣的氣體和蒸汽；

n 無劇烈震動和強烈顛簸及地面水平度不超過5度。
